漏电继电器是一种检测线路触（漏）电，并发出一个机械开闭信号至控制电路装置。通常我们会在家中安装漏电继电器，它已成为线路总保护装置的重要组成产品，在防止线路、设备漏电及人身触电方面起到了重要的作用。以下是小编整理的漏电继电器的接线方法、工作原理及作用的相关内容，希望能给您带来参考与帮助。

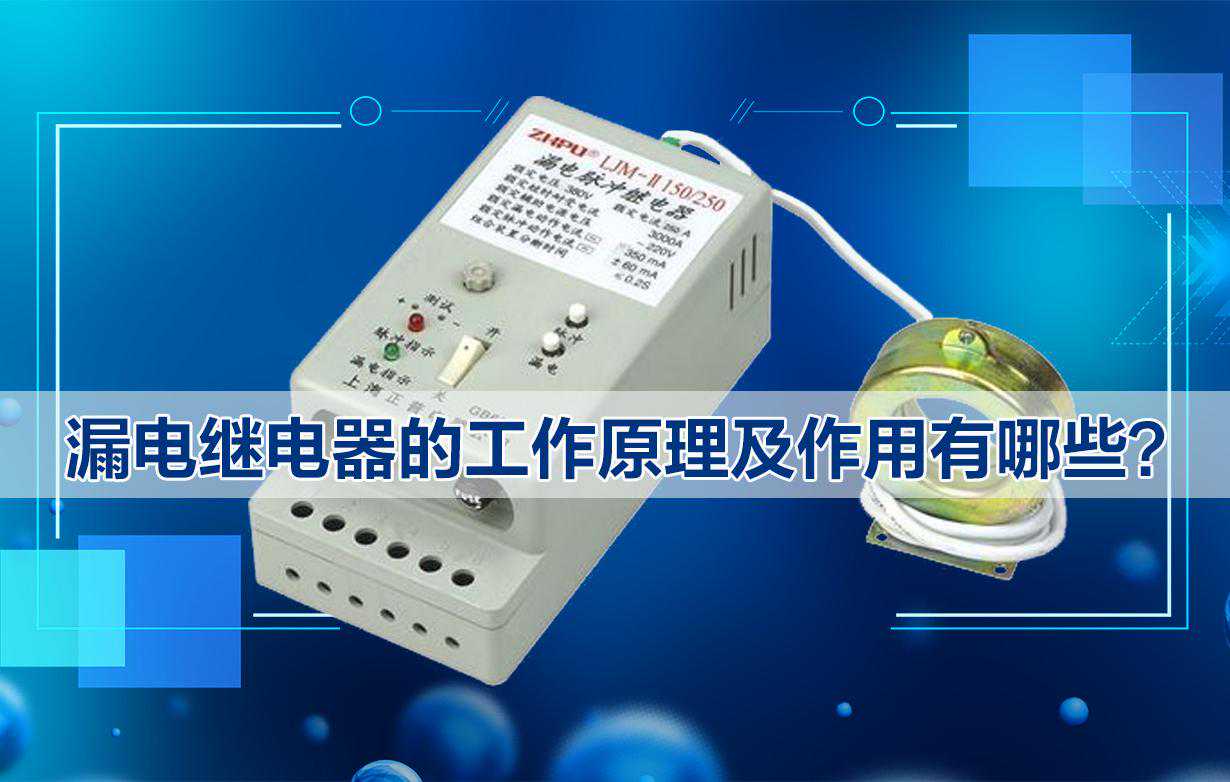

一、漏电继电器工作原理

漏电继电器由检测装置、试验装置、脱扣机构、触头部分和固定部分组成。检测装置用来检测是否有漏电存在，脱扣装置的作用是带动触头跳闸。

检测装置的原理为：在电设备的进线上套装一个用磁性物质做成的磁环，所有的电源线均穿环而过。正常情况下，负载一侧没有与大地构成回路，因此磁环中通过的总电流为零。

这样对整个磁环来讲，相当于没有电流流过，因而在磁环中没有磁通产生。如果负载侧对地有电流流过，则磁环中有电流流过，磁环中将感应出与漏电流成函数关系的磁通。此时，如果磁环E已绕上线圈，则线圈中有感应电势产生。此电势的大小反映了漏电流的大小。

在漏电继电器中，磁环上的线圈与漏电脱扣器线圈相连，磁环线圈产生感应电流时，带动脱扣中的衔铁复位。

二、漏电继电器接线方法

在对漏电继电器进行接线工作的时候，首先应该先了解继电器上的电源和负载的标志，也就是要对该继电器的电源承受范围进行熟悉，如果将两者接错的话，电源接通之后会直接导致整个电路短路，有可能发生烧坏电线现象，严重的还可能导致火灾的发生。

漏电继电器的接线方法一般有三相五线制和单相三线制，在对漏电继电器接线的时候，一定要记得继电器的保护线不能穿过电流的互感器。对于接线方法的选择，两种都有各自的优点，所以并没有太多的要求。然而对于保护线的要求需要用户注意，那就是对继电器接线时需要将保护线接到电路进线端的保护干线上，并且，在接保护干线的过程中保护线也不能穿过电流互感器。

需要注意的是使用漏电继电器的用电设备只能将该设备接在继电器的负荷侧，有的人不仅将用电设备的一端接在电源测，而且还在另一端接在了负荷侧上面，两端都接触造成的影响就是漏电继电器不工作。

三、漏电继电器的主要作用

漏电继电器是用来检测线路、设备有没有漏电，一旦出现漏电会自动跳闸断电，起到了防止电线和设备漏电，或用电过程中引发的触电事故，避免了因为漏电引发的火灾事故。漏电断电器是线路保护装置之一，产品上有实验按钮，大家要定期对其试验，避免漏电继电器出现故障等等。
